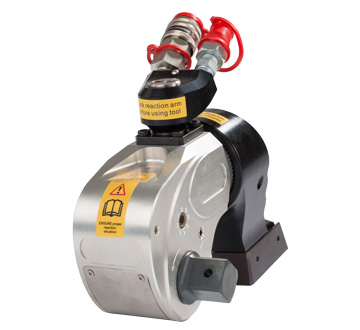

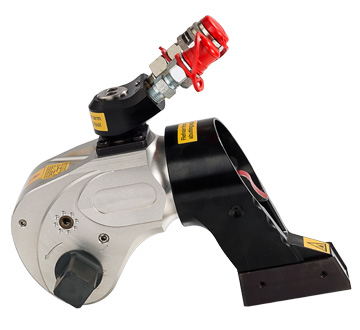

LH驱动式液压扳手
● 钛合金一体成型，质量轻，强度高，耐磨损● 高压保护油缸保证使用安全
● 360度油管旋转接头，无空间限制，操作便捷
● 通过半球形推力装置保证精度
● 反作用力臂采用扳机式锁扣可轻松按动， 360度微调式固定
● 自动开关的高压保护阀
● 新型快插式快速接头，连接快捷方便
- 产品规格
- 造型参数
- 相关产品
- 相关配件

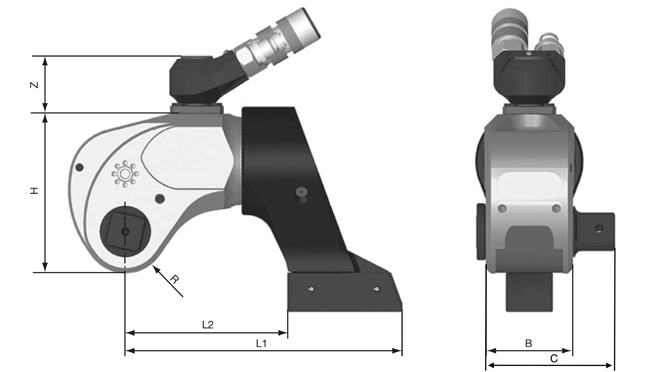

| 型号 | 最小扭矩（Nm） | 最大扭矩（Nm） | 方驱尺寸 | 尺寸（mm） | 重量(kg) | |||||
| L1 | L2 | B | H | Z | R | |||||
| LH02 | 210 | 2100 | 3/4″ | 160 | 100 | 50 | 93 | 44 | 24 | 2.3 |
| LH04 | 450 | 4500 | 1″ | 210 | 125 | 67 | 122 | 44 | 32 | 4.7 |
| LH07 | 750 | 7500 | 1-1/2″ | 253 | 136 | 80 | 139 | 44 | 37.5 | 7.3 |
| LH09 | 950 | 9500 | 1-1/2″ | 254 | 157 | 85 | 154 | 44 | 42 | 9.5 |
| LH12 | 1200 | 12000 | 1-1/2″ | 275 | 175 | 90 | 163 | 44 | 43 | 10.5 |
| LH15 | 1550 | 15500 | 1-1/2″ | 300 | 195 | 100 | 181 | 44 | 49 | 13.5 |
| LH20 | 2000 | 20500 | 2-1/2″ | 325 | 210 | 112 | 210 | 44 | 55 | 19.5 |
| LH25 | 2500 | 25000 | 2-1/2″ | 290 | 185 | 118 | 229.5 | 78 | 57.5 | 23.5 |
| LH40 | 4000 | 40000 | 2-1/2″ | 362 | 229 | 136 | 273.5 | 78 | 66.5 | 42.5 |
| LH65 | 6500 | 65000 | 3-1/2″ | 415 | 260 | 155 | 323.5 | 78 | 78 | 75.7 |

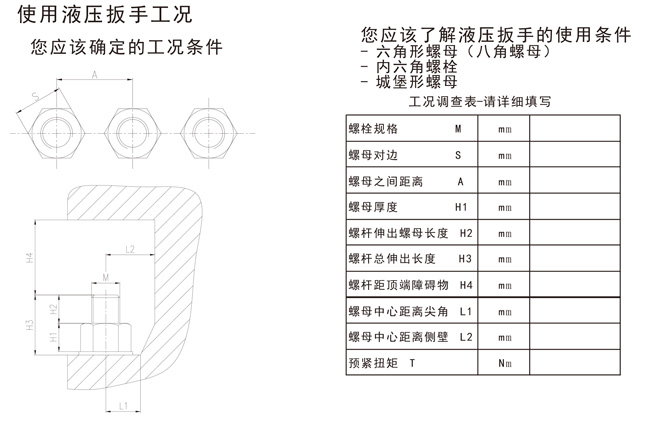

空间尺寸表
| 强度等级 | 4.8 | 6.8 | 8.8 | 10.9 | 12.9 | |
| 最小破断强度 | 392Mpa | 588Mpa | 784Mpa | 941Mpa | 1176Mpa | |
| 材质 |
一般 构造用钢 |
机械 构造用钢 |
铬铝合金钢 |
镍铬铝 合金钢 |
镍铬钼 合金钢 |
|
| 螺栓 | 螺母对边 | 扭矩值 | 扭矩值 | 扭矩值 | 扭矩值 | 扭矩值 |
| N.m | N.m | N.m | N.m | N.m | ||
| M14 | 22 | 69 | 98 | 137 | 165 | 225 |
| M16 | 24 | 98 | 137 | 206 | 247 | 353 |
| M18 | 27 | 137 | 206 | 284 | 341 | 480 |
| M20 | 30 | 176 | 296 | 402 | 569 | 780 |
| M22 | 32 | 225 | 333 | 539 | 765 | 911 |
| M24 | 36 | 314 | 470 | 686 | 981 | 1176 |
| M27 | 41 | 441 | 637 | 1029 | 1472 | 1764 |
| M30 | 46 | 588 | 882 | 1225 | 1962 | 2352 |
| M32 | 50 | 735 | 1127 | 1470 | 2060 | 2450 |
| M36 | 55 | 980 | 1470 | 1764 | 2453 | 2940 |
| M39 | 60 | 1176 | 1764 | 2156 | 2943 | 3626 |
| M42 | 65 | 1519 | 2352 | 2744 | 3826 | 4606 |
| M45 | 70 | 1764 | 2744 | 3136 | 4415 | 5390 |
| M48 | 75 | 2254 | 3430 | 3920 | 5592 | 6664 |
| M52 | 80 | 2744 | 4116 | 4704 | 6573 | 8330 |
| M56 | 85 | 3528 | 5149 | 5978 | 8437 | 10290 |
| M60 | 90 | 4018 | 5978 | 7742 | 10791 | 13230 |
| M64 | 95 | 4998 | 7448 | 8820 | 12600 | 14996 |
| M68 | 100 | 5684 | 8526 | 10780 | 15400 | 17053 |
| M72 | 105 | 6468 | 9800 | 12642 | 18060 | 19405 |
| M76 | 110 | 7350 | 10780 | 14700 | 21000 | 22050 |
| M80 | 115 | 8143 | 12250 | 18130 | 25900 | 27429 |
| M85 | 120 | 8820 | 13720 | 22050 | 31500 | 33891 |
| M90 | 130 | 10584 | 16170 | 24500 | 32935 | 37295 |
| M100 | 145 | 13720 | 20090 | 27440 | 35000 | 41160 |
| M110 | 155 | 16366 | 24990 | 32732 | 39287 | 49098 |
| M120 | 175 | 19894 | 29890 | 39788 | 47756 | 59682 |
