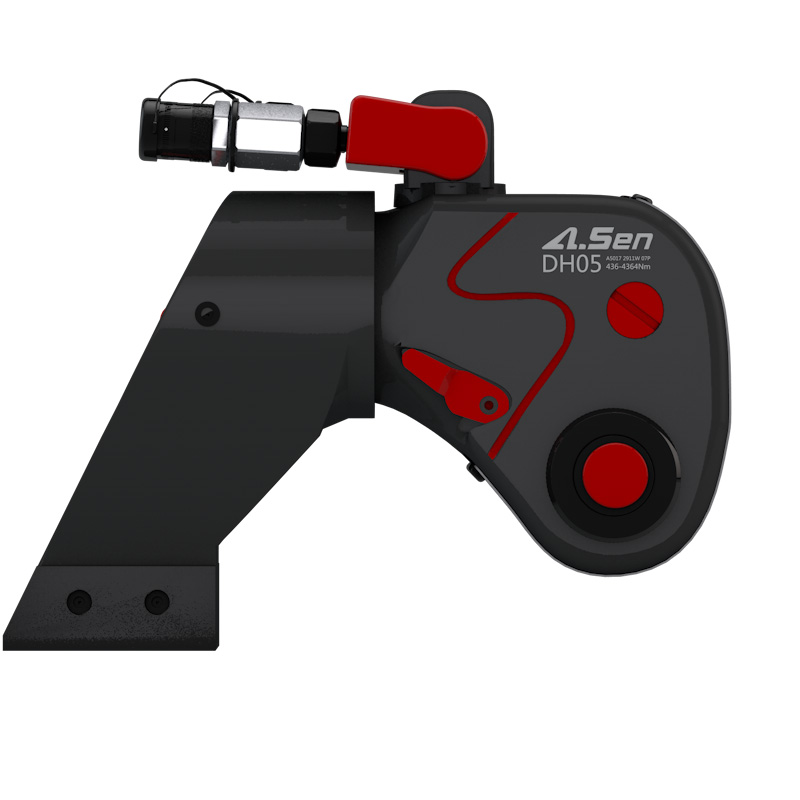

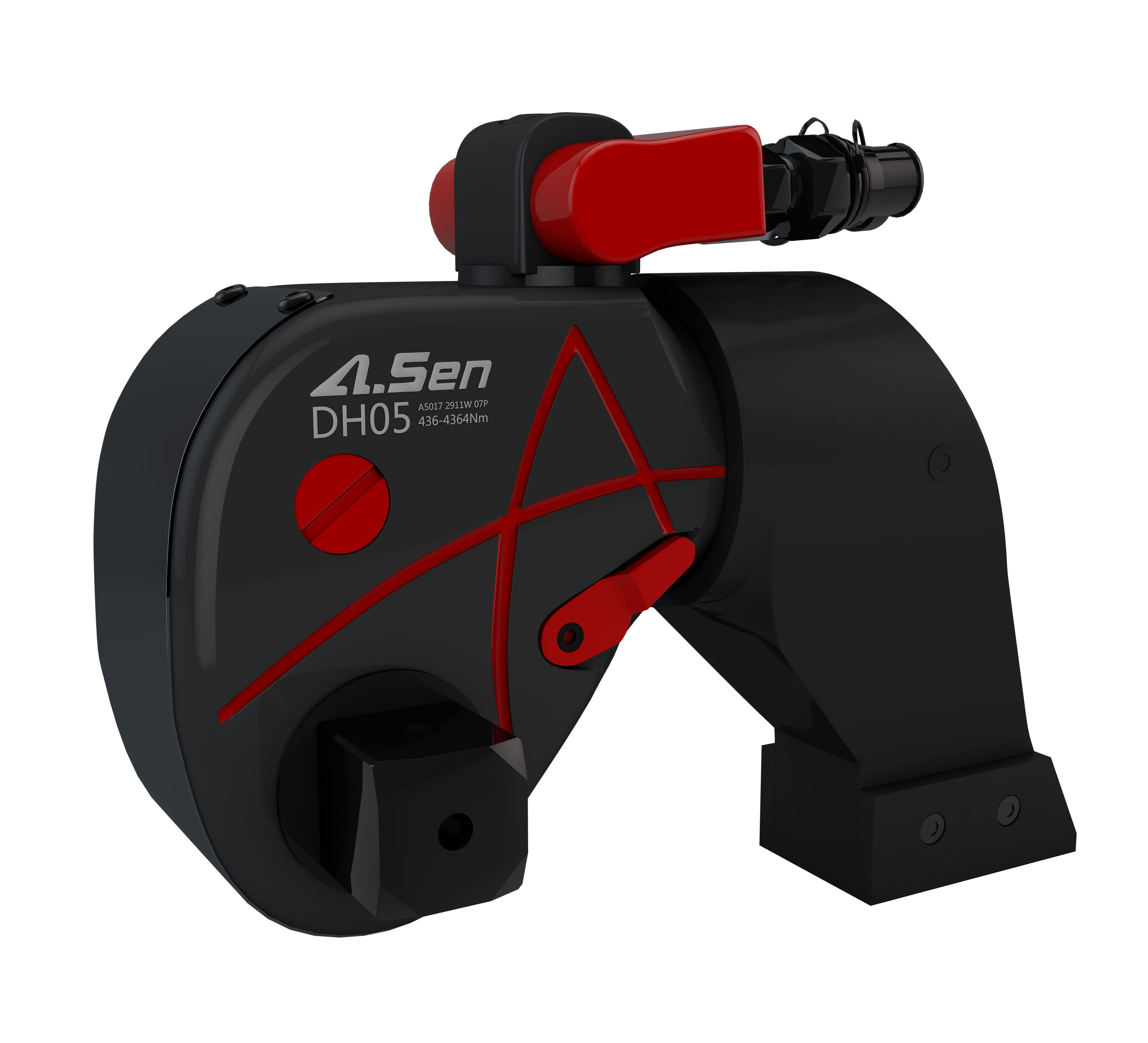

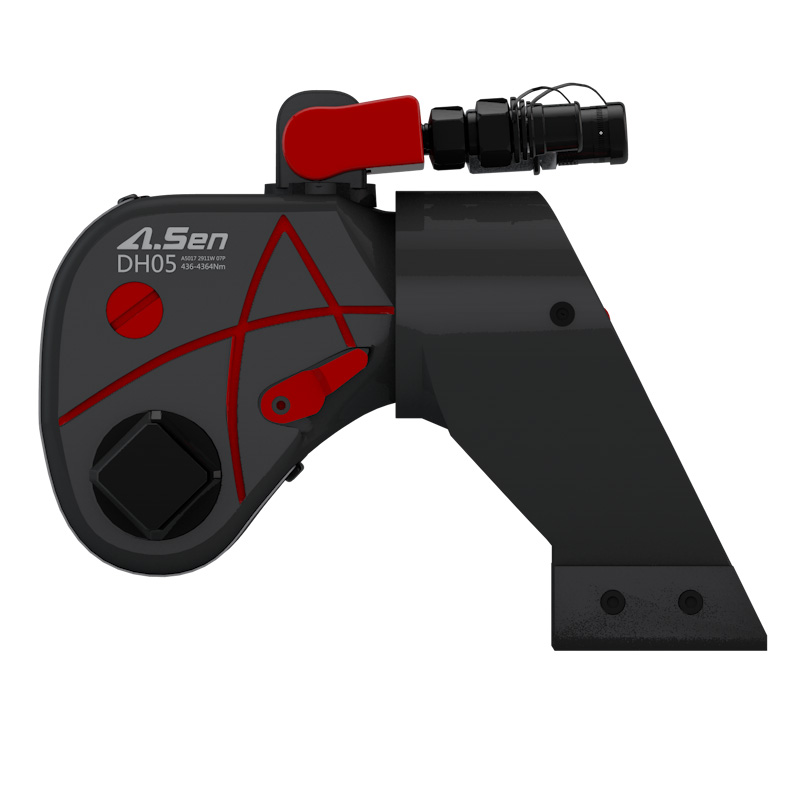

DH驱动式液压扳手
● 钛合金一体成型，质量轻，强度高，耐磨损● 360度X180度油管旋转接头，无空间限制，操作便捷
● 驱动轴为同轴式双层花键设计，坚固耐用
● 新型快插式快速接头，连接快捷方便
● 带压力自动释放扳机，可快速释放止回挚子，防止卡死现象
● 反力支点与驱动轴沿螺栓轴线相结合，完善的受力结构设计
● 反作用力臂采用扳机式锁扣轻松按动，可以360微调式固定
- 产品规格
- 造型参数
- 相关产品

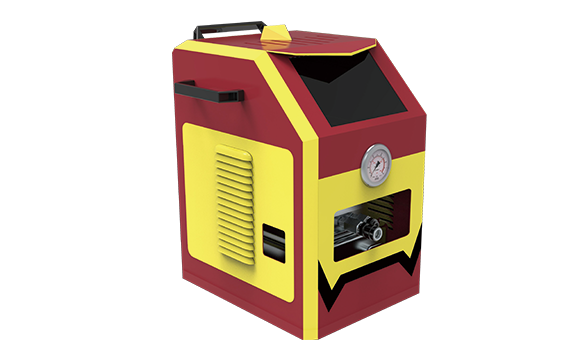

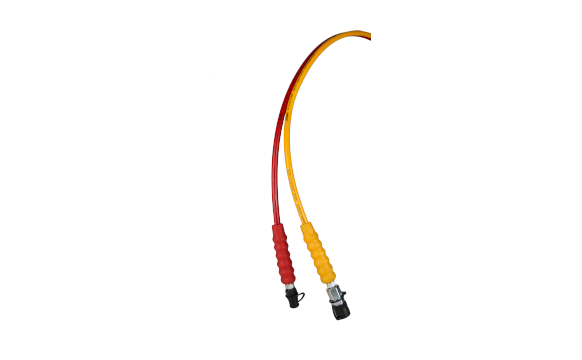

- 相关配件
| 型号 |
最小 扭矩（Nm） |
最大 扭矩（Nm） |
方驱尺寸 | 尺寸（mm） | 重量(kg) | |||||||
| L1 | L2 | H1 | H2 | H3 | H4 | R1 | R2 | |||||
| DH01 | 112 | 1120 | 3/4″ | 111 | 139 | 42 | 66 | 76 | 108 | 20 | 68 | 1.8 |
| DH02 | 185 | 1852 | 3/4″ | 138 | 194 | 50 | 73 | 96 | 140 | 26 | 107 | 2.5 |
| DH05 | 436 | 4364 | 1″ | 168 | 244 | 70 | 99 | 125 | 165 | 34 | 132 | 4.5 |
| DH07 | 779 | 7789 | 1-1/2″ | 207 | 296 | 80 | 124 | 152 | 193 | 40 | 162 | 8 |
| DH10 | 1072 | 10715 | 1-1/2″ | 226 | 326 | 90 | 133 | 170 | 211 | 46 | 178 | 11 |
| DH15 | 1553 | 15528 | 1-1/2″ | 250 | 366 | 100 | 143 | 186 | 227 | 50 | 199 | 14.5 |
| DH20 | 2050 | 20501 | 2″ | 281 | 402 | 112 | 165 | 208 | 249 | 56 | 218 | 18.5 |
| DH25 | 2617 | 26171 | 2-1/2″ | 304 | 442 | 120 | 183 | 226 | 267 | 60 | 240 | 25 |
| DH35 | 3493 | 34928 | 2-1/2″ | 323 | 483 | 138 | 202 | 250 | 291 | 66 | 260 | 35 |
| DH48 | 4963 | 49627 | 2-1/2″ | 390 | 558 | 150 | 219 | 282 | 323 | 77 | 298 | 44 |
| DH59 | 5912 | 59123 | 2-1/2″ | 412 | 570 | 163 | 229 | 288 | 332 | 80 | 303 | 63 |
| DH72 | 7135 | 71349 | 2-1/2″ | 418 | 596 | 166 | 232 | 300 | 359 | 82 | 325 | 89 |
| DH130 | 13028 | 130284 | 4″ | 520 | 757 | 200 | 294 | 298 | 353 | 115 | 400 | 155 |

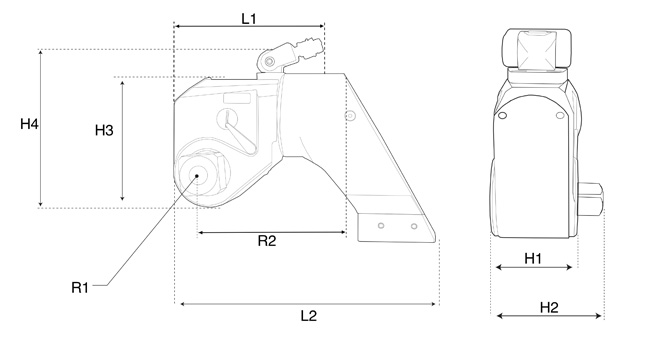

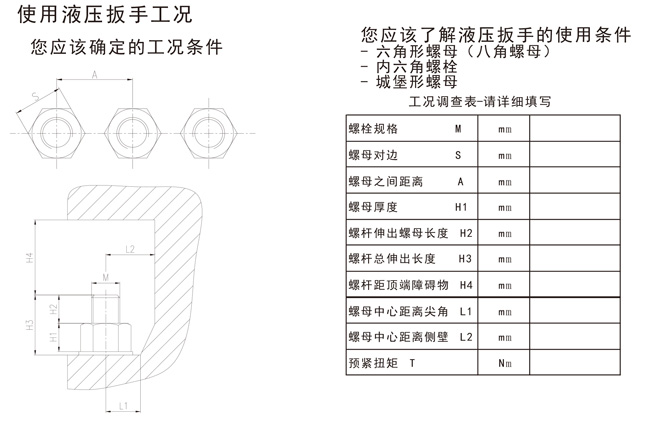

空间尺寸表
螺栓扭矩对照表
| 强度等级 | 4.8 | 6.8 | 8.8 | 10.9 | 12.9 | |
| 最小破断强度 | 392Mpa | 588Mpa | 784Mpa | 941Mpa | 1176Mpa | |
| 材质 |
一般 构造用钢 |
机械 构造用钢 |
铬铝合金钢 |
镍铬铝 合金钢 |
镍铬钼 合金钢 |
|
| 螺栓 | 螺母对边 | 扭矩值 | 扭矩值 | 扭矩值 | 扭矩值 | 扭矩值 |
| N.m | N.m | N.m | N.m | N.m | ||
| M14 | 22 | 69 | 98 | 137 | 165 | 225 |
| M16 | 24 | 98 | 137 | 206 | 247 | 353 |
| M18 | 27 | 137 | 206 | 284 | 341 | 480 |
| M20 | 30 | 176 | 296 | 402 | 569 | 780 |
| M22 | 32 | 225 | 333 | 539 | 765 | 911 |
| M24 | 36 | 314 | 470 | 686 | 981 | 1176 |
| M27 | 41 | 441 | 637 | 1029 | 1472 | 1764 |
| M30 | 46 | 588 | 882 | 1225 | 1962 | 2352 |
| M32 | 50 | 735 | 1127 | 1470 | 2060 | 2450 |
| M36 | 55 | 980 | 1470 | 1764 | 2453 | 2940 |
| M39 | 60 | 1176 | 1764 | 2156 | 2943 | 3626 |
| M42 | 65 | 1519 | 2352 | 2744 | 3826 | 4606 |
| M45 | 70 | 1764 | 2744 | 3136 | 4415 | 5390 |
| M48 | 75 | 2254 | 3430 | 3920 | 5592 | 6664 |
| M52 | 80 | 2744 | 4116 | 4704 | 6573 | 8330 |
| M56 | 85 | 3528 | 5149 | 5978 | 8437 | 10290 |
| M60 | 90 | 4018 | 5978 | 7742 | 10791 | 13230 |
| M64 | 95 | 4998 | 7448 | 8820 | 12600 | 14996 |
| M68 | 100 | 5684 | 8526 | 10780 | 15400 | 17053 |
| M72 | 105 | 6468 | 9800 | 12642 | 18060 | 19405 |
| M76 | 110 | 7350 | 10780 | 14700 | 21000 | 22050 |
| M80 | 115 | 8143 | 12250 | 18130 | 25900 | 27429 |
| M85 | 120 | 8820 | 13720 | 22050 | 31500 | 33891 |
| M90 | 130 | 10584 | 16170 | 24500 | 32935 | 37295 |
| M100 | 145 | 13720 | 20090 | 27440 | 35000 | 41160 |
| M110 | 155 | 16366 | 24990 | 32732 | 39287 | 49098 |
| M120 | 175 | 19894 | 29890 | 39788 | 47756 | 59682 |
