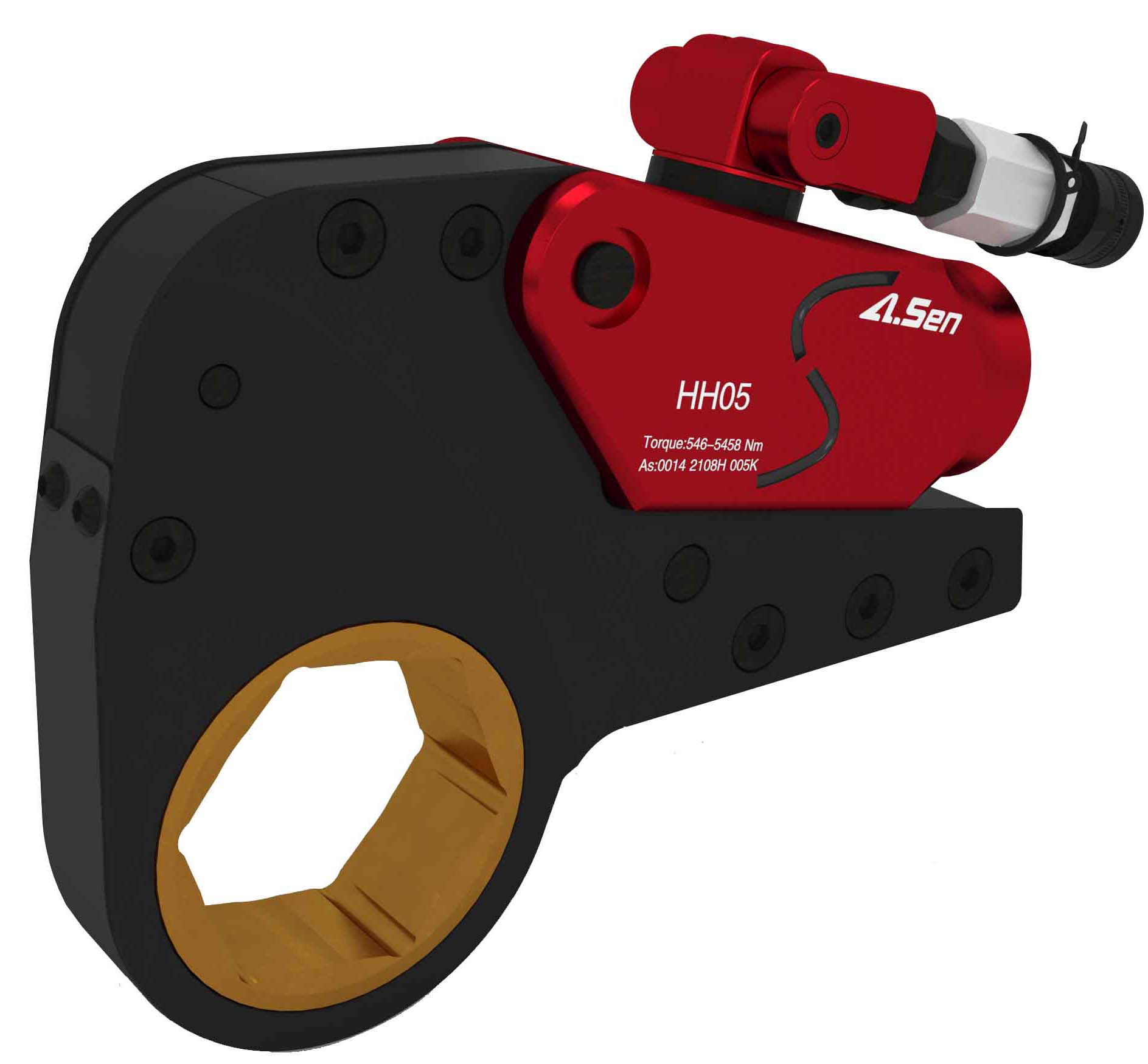

HH中空式液压扳手
● 钛合金一体成型，质量轻，强度高，耐磨损● 精确的止回挚子，克服螺栓扭转回弹导致工具逆转
● 卡接式，互换插件，不需特殊工具拆装
● 工作头全包容设计，安全最佳，薄型设计
● 360X180油管旋转接头，无空间限制，操作便捷
● 一体加长设计，力臂更长，更轻便
● 工作头与反力支点同轴，完善的受力结构设计
- 产品规格
- 造型参数
- 相关产品

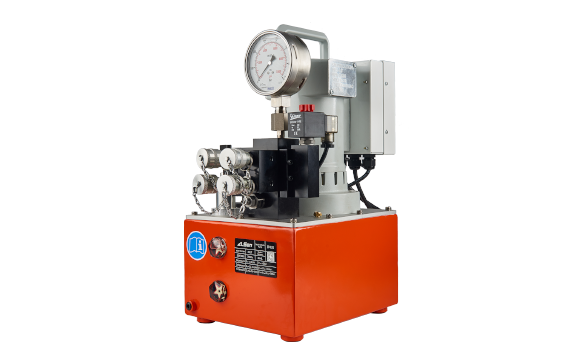

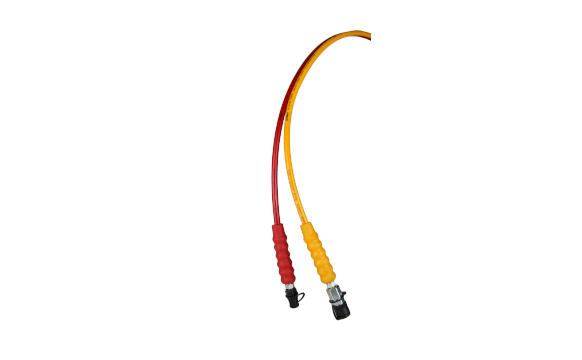

- 相关配件
| 型号 |
最小 扭矩（Nm） |
最大 扭矩（Nm） |
螺母尺寸S（mm） | 尺寸（mm） | 动力头重量（kg） | 工作头重量（kg） | |||||
| L | H1 | H2 | W1 | W2 | A | ||||||
| HH02 | 233 | 2326 | 36-60 | 161 | 102 | 184 | 32 | 50 | 9.5-12.2 | 0.8 | 1.7 |
| HH03 | 345 | 3446 | 36-60 | 218 | 118 | 156 | 32 | 50 | 9.5-12.2 | 0.8 | 1.7 |
| HH05 | 546 | 5458 | 46-80 | 266 | 139 | 167 | 42 | 66 | 11.7-14.6 | 1.9 | 3.6 |
| HH11 | 1055 | 10550 | 70-105 | 324 | 171 | 198 | 53 | 83 | 14.7-15.2 | 3.3 | 6.2 |
| HH18 | 1848 | 18484 | 80-115 | 382 | 205 | 231 | 64 | 99 | 16-17.1 | 5.5 | 11.5 |
| HH25 | 2481 | 24814 | 85-120 | 404 | 229 | 255 | 68 | 105 | 17.5-20.7 | 8.1 | 23.7 |
| HH29 | 2909 | 29089 | 90-130 | 427 | 240 | 265 | 70 | 110 | 18.5-20.7 | 10.5 | 25.3 |
| HH44 | 4231 | 42311 | 95-145 | 479 | 268 | 289 | 85 | 132 | 25.6-31.3 | 12.7 | 32.3 |
| HH52 | 5209 | 52088 | 120-145 | 479 | 285 | 302 | 98 | 148 | 33-41 | 15.2 | 47.5 |
| HH60 | 6057 | 60566 | 130-155 | 486 | 311 | 352 | 105 | 160 | 36-43.3 | 16.4 | 58.7 |
| HH84 | 8415 | 84150 | 135-180 | 514 | 336 | 375 | 117 | 177 | 79.7-47.9 | 23 | 75 |
| HH130 | 13000 | 130000 | 155-200 | 701 | 400 | 460 | 160 | 183 | 55-75.4 | 74 | 138 |

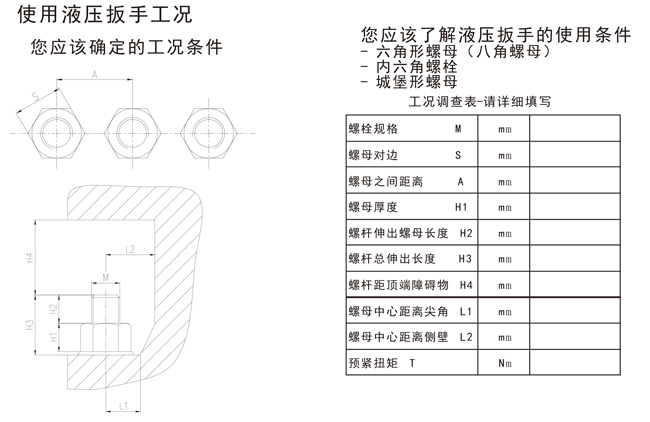

空间尺寸表
螺栓扭矩对照表
| 强度等级 | 4.8 | 6.8 | 8.8 | 10.9 | 12.9 | |
| 最小破断强度 | 392Mpa | 588Mpa | 784Mpa | 941Mpa | 1176Mpa | |
| 材质 |
一般 构造用钢 |
机械 构造用钢 |
铬铝合金钢 |
镍铬铝 合金钢 |
镍铬钼 合金钢 |
|
| 螺栓 | 螺母对边 | 扭矩值 | 扭矩值 | 扭矩值 | 扭矩值 | 扭矩值 |
| N.m | N.m | N.m | N.m | N.m | ||
| M14 | 22 | 69 | 98 | 137 | 165 | 225 |
| M16 | 24 | 98 | 137 | 206 | 247 | 353 |
| M18 | 27 | 137 | 206 | 284 | 341 | 480 |
| M20 | 30 | 176 | 296 | 402 | 569 | 780 |
| M22 | 32 | 225 | 333 | 539 | 765 | 911 |
| M24 | 36 | 314 | 470 | 686 | 981 | 1176 |
| M27 | 41 | 441 | 637 | 1029 | 1472 | 1764 |
| M30 | 46 | 588 | 882 | 1225 | 1962 | 2352 |
| M32 | 50 | 735 | 1127 | 1470 | 2060 | 2450 |
| M36 | 55 | 980 | 1470 | 1764 | 2453 | 2940 |
| M39 | 60 | 1176 | 1764 | 2156 | 2943 | 3626 |
| M42 | 65 | 1519 | 2352 | 2744 | 3826 | 4606 |
| M45 | 70 | 1764 | 2744 | 3136 | 4415 | 5390 |
| M48 | 75 | 2254 | 3430 | 3920 | 5592 | 6664 |
| M52 | 80 | 2744 | 4116 | 4704 | 6573 | 8330 |
| M56 | 85 | 3528 | 5149 | 5978 | 8437 | 10290 |
| M60 | 90 | 4018 | 5978 | 7742 | 10791 | 13230 |
| M64 | 95 | 4998 | 7448 | 8820 | 12600 | 14996 |
| M68 | 100 | 5684 | 8526 | 10780 | 15400 | 17053 |
| M72 | 105 | 6468 | 9800 | 12642 | 18060 | 19405 |
| M76 | 110 | 7350 | 10780 | 14700 | 21000 | 22050 |
| M80 | 115 | 8143 | 12250 | 18130 | 25900 | 27429 |
| M85 | 120 | 8820 | 13720 | 22050 | 31500 | 33891 |
| M90 | 130 | 10584 | 16170 | 24500 | 32935 | 37295 |
| M100 | 145 | 13720 | 20090 | 27440 | 35000 | 41160 |
| M110 | 155 | 16366 | 24990 | 32732 | 39287 | 49098 |
| M120 | 175 | 19894 | 29890 | 39788 | 47756 | 59682 |
