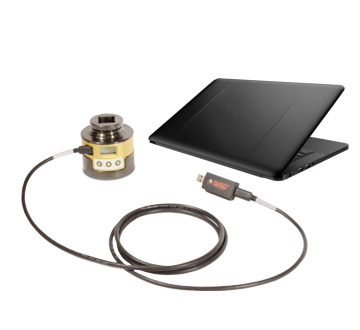

ZN系列智能套筒
● 智能套筒是扭矩传感器技术与定制套筒的结合，用以测量一个扭矩循环过程中施加到螺栓实际扭矩。通过创新设计，智能套筒的大小接 近于标准套筒。可用于多种扭矩工具的通用效验● 测量和显示扭矩峰值
● 完整的数据采集-可导出PDF\XLS\CSV文件格式
● 通过蓝牙可在手机、平板、电脑上实时查看
● 传感器精度±1%
● 实时读取应用中的动态扭矩
● 应变电测技术测量螺栓的扭矩
● 充电插头、USB数据线、耐存储箱
- 产品规格

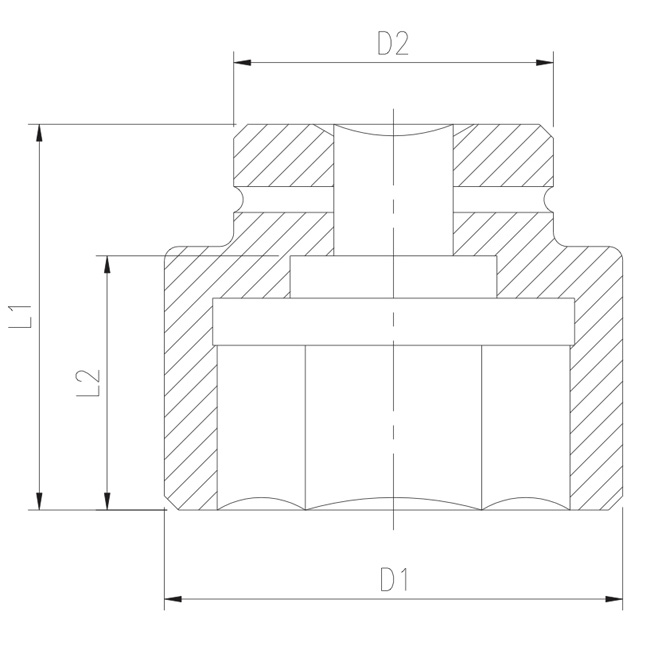

- 造型参数
- 相关产品
- 相关配件
| 型号 |
最小扭矩 （Nm） |
最大扭矩 （Nm） |
方驱尺寸 | 尺寸（mm） |
重量 (kg) |
|||
| D1 | D2 | L1 | L2 | |||||
| ZN19M22 | 200 | 2000 | 3/4" | 72 | 42 | 100 | 70 | 1.2 |
| ZN25M24 | 200 | 2000 | 1" | 72 | 54 | 100 | 65 | 1.2 |
| ZN25M27 | 200 | 2000 | 1" | 72 | 54 | 87 | 65 | 1.2 |
| ZN25M30 | 200 | 2000 | 1" | 72 | 54 | 87 | 65 | 1.2 |
| ZN25M33 | 400 | 4000 | 1" | 86 | 54 | 89 | 69 | 1.4 |
| ZN25M36 | 400 | 4000 | 1" | 86 | 54 | 89 | 69 | 1.5 |
| ZN25M39 | 400 | 4000 | 1" | 86 | 54 | 89 | 69 | 1.5 |
| ZN25M42 | 1080 | 10800 | 1" | 115 | 87 | 121 | 90 | 4.0 |
| ZN38M45 | 1080 | 10800 | 1-1/2" | 115 | 87 | 121 | 90 | 4.0 |
| ZN38M52 | 1080 | 10800 | 1-1/2" | 115 | 87 | 121 | 90 | 4.0 |

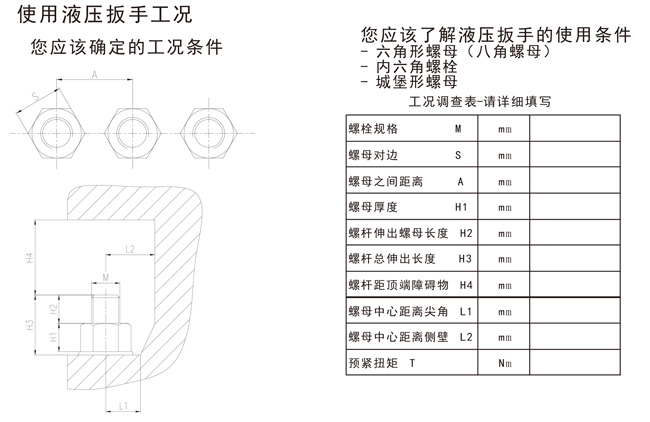

空间尺寸表
螺栓扭矩对照表
| 强度等级 | 4.8 | 6.8 | 8.8 | 10.9 | 12.9 | |
| 最小破断强度 | 392Mpa | 588Mpa | 784Mpa | 941Mpa | 1176Mpa | |
| 材质 |
一般 构造用钢 |
机械 构造用钢 |
铬铝合金钢 |
镍铬铝 合金钢 |
镍铬钼 合金钢 |
|
| 螺栓 | 螺母对边 | 扭矩值 | 扭矩值 | 扭矩值 | 扭矩值 | 扭矩值 |
| N.m | N.m | N.m | N.m | N.m | ||
| M14 | 22 | 69 | 98 | 137 | 165 | 225 |
| M16 | 24 | 98 | 137 | 206 | 247 | 353 |
| M18 | 27 | 137 | 206 | 284 | 341 | 480 |
| M20 | 30 | 176 | 296 | 402 | 569 | 780 |
| M22 | 32 | 225 | 333 | 539 | 765 | 911 |
| M24 | 36 | 314 | 470 | 686 | 981 | 1176 |
| M27 | 41 | 441 | 637 | 1029 | 1472 | 1764 |
| M30 | 46 | 588 | 882 | 1225 | 1962 | 2352 |
| M32 | 50 | 735 | 1127 | 1470 | 2060 | 2450 |
| M36 | 55 | 980 | 1470 | 1764 | 2453 | 2940 |
| M39 | 60 | 1176 | 1764 | 2156 | 2943 | 3626 |
| M42 | 65 | 1519 | 2352 | 2744 | 3826 | 4606 |
| M45 | 70 | 1764 | 2744 | 3136 | 4415 | 5390 |
| M48 | 75 | 2254 | 3430 | 3920 | 5592 | 6664 |
| M52 | 80 | 2744 | 4116 | 4704 | 6573 | 8330 |
| M56 | 85 | 3528 | 5149 | 5978 | 8437 | 10290 |
| M60 | 90 | 4018 | 5978 | 7742 | 10791 | 13230 |
| M64 | 95 | 4998 | 7448 | 8820 | 12600 | 14996 |
| M68 | 100 | 5684 | 8526 | 10780 | 15400 | 17053 |
| M72 | 105 | 6468 | 9800 | 12642 | 18060 | 19405 |
| M76 | 110 | 7350 | 10780 | 14700 | 21000 | 22050 |
| M80 | 115 | 8143 | 12250 | 18130 | 25900 | 27429 |
| M85 | 120 | 8820 | 13720 | 22050 | 31500 | 33891 |
| M90 | 130 | 10584 | 16170 | 24500 | 32935 | 37295 |
| M100 | 145 | 13720 | 20090 | 27440 | 35000 | 41160 |
| M110 | 155 | 16366 | 24990 | 32732 | 39287 | 49098 |
| M120 | 175 | 19894 | 29890 | 39788 | 47756 | 59682 |
