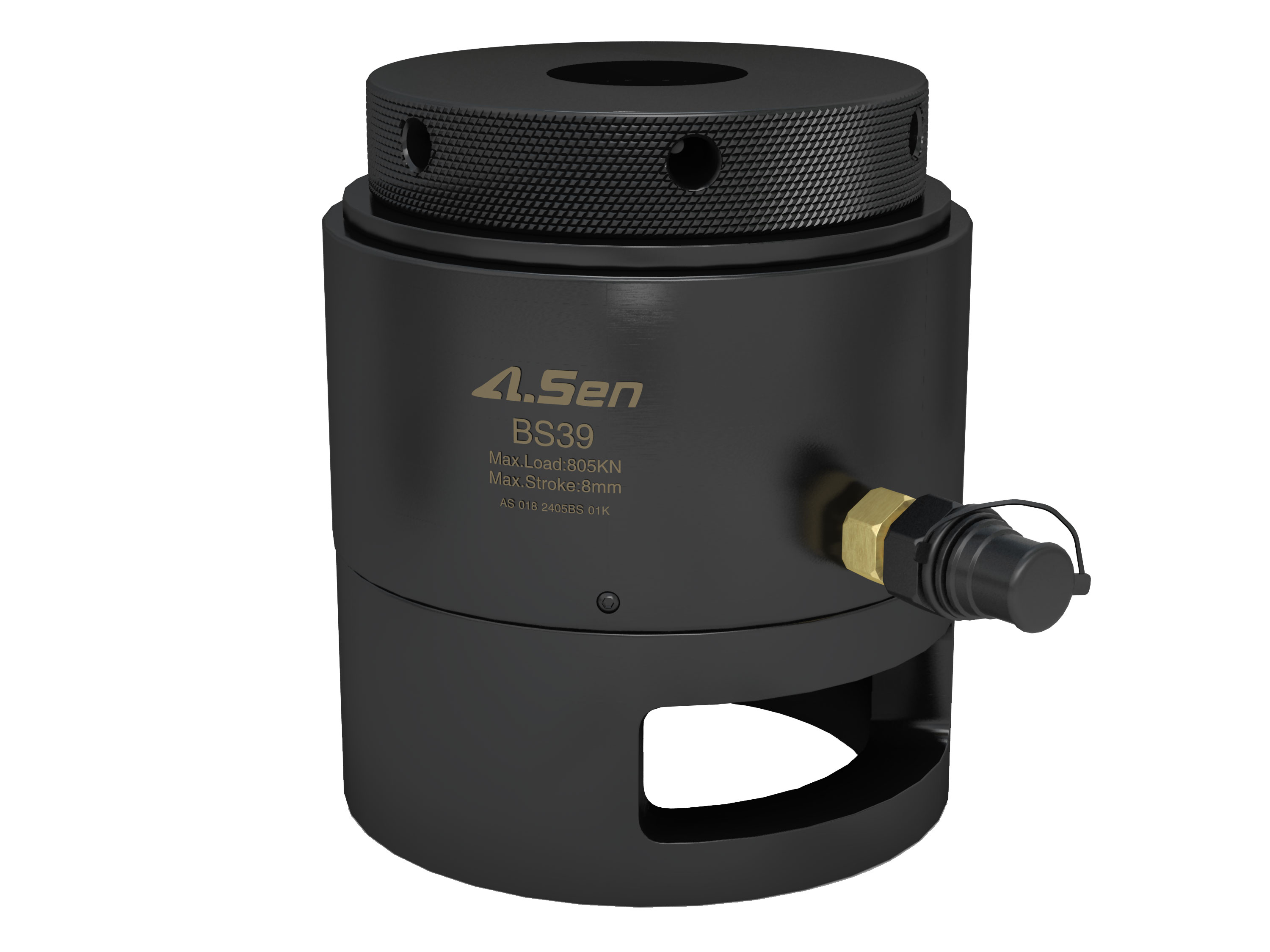

BS液压螺栓拉伸器
● 工作压力150/200MPa
● 耐磨损油缸，结构紧凑，性能可靠，使用寿命长
● 精确度高，速度快，使用安全
● 超高强度合金材料，结构简单合理，维护方便，维修价格低廉
● 采用聚氨酯自激式密封，无需调节，长期使用也不会导致机械失效
● 扩展灵活，一种型号通过更换拉伸头，可适用于多个规格的螺栓
● 可根据客户的实际工况条件及特殊要求订制
  • 产品规格
  • 造型参数
  • 相关产品
  • 相关配件

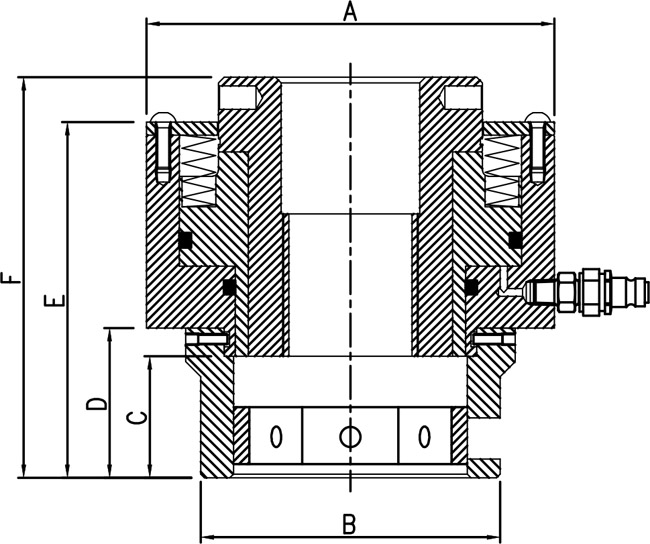

型号 实用螺栓（mm） 最大负载（kN） 尺寸（mm） 行程（mm） 重量（kg）
A B C D E F
BS1 M20 338 85 55 23 25 74 86 8 3.5
M22 59 25 27 76 88
M24 66 27 29 78 90
BS2 M24 486 109 66 27 29 90 105 8 5.5
M27 72 30 32 93 108
M30 78 33 35 96 111
M33 85 36 38 99 114
M36 90 39 41 102 117
BS3 M33 814 132 85 36 44 111 127 8 8
M36 94 39 47 116 130
M39 98 42 50 119 133
M42 105 45 53 122 136
BS4 M39 989 150 98 41 51 122 135 10 12
M42 105 44 54 125 138
M45 110 47 57 128 141
M48 125 50 60 131 144
BS5 M52 1413 174 132 53 56 132 145 10 17
M56 135 59 60 136 149
BS6 M56 1649 198 135 59 60 138 154 12 21
M60 144 63 65 143 159
M64 150 67 59 147 163
M68 158 71 74 152 168
BS7 M72 2131 222 165 75 77 167 185 12 28
M76 170 79 81 175 193
BS8 M76 2544 252 170 79 81 167 197 12 12
M80 175 83 85 172 201
M85 185 88 90 176 206
M90 205 93 95 181 211
BS9 M95 3101 282 215 98 100 189 224 12 38
M100 235 103 105 194 229
BS10 M105 3793 318 240 108 110 203 238 12 52
M110 250 113 115 208 243
M115 260 118 120 213 248
BS11 M115 4936 360 260 120 120 161 297 15 87
M120 270 125 125 166 302
M125 285 140 130 271 307

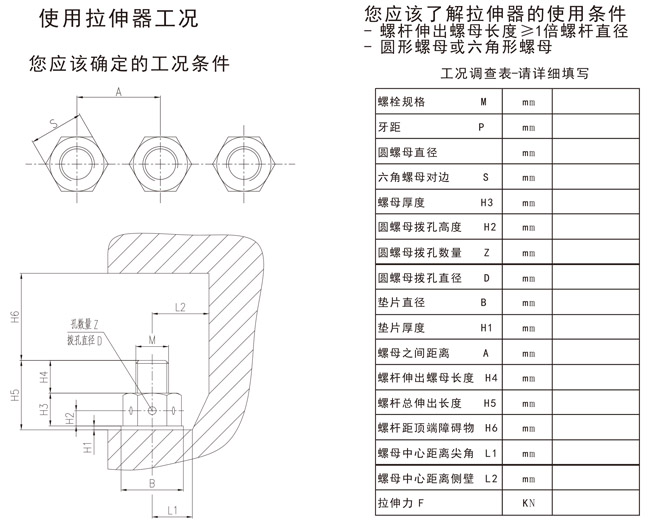

空间尺寸表




螺栓拉伸力对照表

强度等级 4.8 6.8 8.8 10.9 12.9
最小破断强度 392MPa 588MPa 784MPa 941MPa 1176MPa
材质 一般
构造用钢 		机械
构造用钢 		铬钼合金钢 镍铬钼
合金钢 		镍铬钼
合金钢
螺栓    M 螺母对边S 预紧力      kN 预紧力      kN 预紧力      kN 预紧力      kN 预紧力      kN
16 24 30 45 60 85 102
18 27 37 55 74 104 125
20 30 47 71 94 132 159
22 34 58 87 117 164 197
24 36 68 102 135 190 228
27 41 88 132 176 248 298
30 46 108 161 215 303 363
33 50 133 200 266 375 449
36 55 157 235 314 441 529
39 60 187 281 375 527 632
42 65 215 323 430 605 726
45 70 251 376 502 705 846
48 75 283 424 566 796 955
52 80 338 506 675 949 1139
56 85 390 585 780 1096 1315
60 90 454 680 907 1275 1531
64 95 514 771 1028 1445 1734
68 100 587 880 1173 1650 1980
72 105 664 996 1329 1868 2242
76 110 747 1120 1494 2100 2520
80 115 834 1251 1668 2346 2815
85 120 950 1425 1900 2672 3206
90 130 1073 1610 2147 3019 3623
100 145 1343 2014 2686 2777 4533
110 155 1643 2464 3245 4620 5544
120 175 1973 2959 3945 5548 6657
125 180 2149 3223 4298 6043 7252
