BD多级液压螺栓拉伸器
● 工作压力150/200MPa

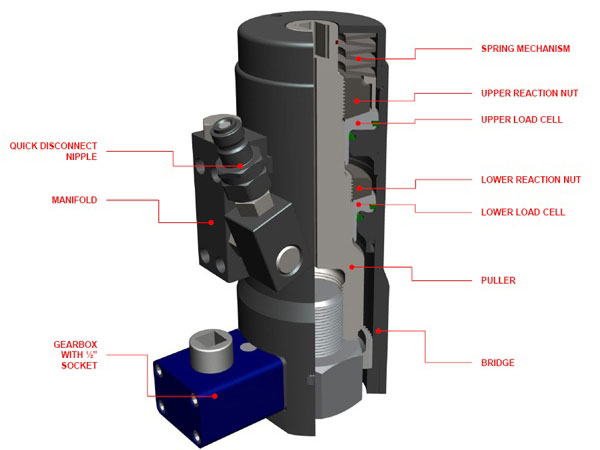

● 双级油缸，使用径向空间受限制场合
● 耐磨损油缸，结构紧凑，性能可靠，使用寿命长
● 可选齿轮驱动器，快速旋转螺母
● 超高强度合金材料，精确度高，速度快，使用安全
● 自动快速回程结构设计，结构简单合理，维护方便，维修价格低廉
● 采用聚氨酯自激式密封，无需调节，长期使用也不会机械失效
● 超行程红色警戒指示线，三级安全保护
● 扩展灵活，一种型号通过更换拉伸头，可适用于多个规格的螺栓
  • 产品规格
  • 造型参数
  • 相关产品
  • 相关配件




型号 螺纹D1（mm） 螺母对边（s） 拉伸力（KN） 尺寸（mm）
D2 D3 H1 H2 H3
BD20 M20×2.5 30 200 44 59 6 19 182
BD24 M24×3 36 290 51 65 8 24 188
BD27 M27×3 41 380 56 73 10 25 192
BD30 M30×3.5 46 460 62 79 12 27 198
BD33 M33×3.5 50 570 67 84 14 29 240
BD36 M36×4 55 670 72 90 16 32 248
BD39 M39×4 60 800 78 98 18 34 253
BD42 M42×4.5 65 920 84 107 20 37 256
BD45 M45×4.5 70 1080 90 112 22 39 260
BD48 M48×5 75 1220 95 123 24 42 268
BD52 M52×5 80 1450 103 129 28 46 288
BD56 M56×5.5 85 1680 107 136 31 49 328
BD60 M60×5.5 90 2010 115 146 34 52 330
BD64 M64×6 95 2210 121 155 37 55 346
BD68 M68×6 100 2600 127 164 40 58 358
BD72 M72×6 105 2880 131 177 44 62 378
BD76 M76×6 110 3320 137 183 46 66 385
BD80 M80×6 115 3610 143 203 50 68 414
BD90 M90×6 130 4650 161 232 58 77 446
BD100 M100×6 145 5830 179 252 66 85 487

空间尺寸表




螺栓拉伸力对照表

强度等级 4.8 6.8 8.8 10.9 12.9
最小破断强度 392MPa 588MPa 784MPa 941MPa 1176MPa
材质 一般
构造用钢 		机械
构造用钢 		铬钼合
金钢 		镍铬钼
合金钢 		镍铬钼
合金钢
螺栓 M 螺母对边 S 预紧力
kN 		预紧力
kN 		预紧力
kN 		预紧力
kN 		预紧力
kN
16 24 30 45 60 85 102
18 27 37 55 74 104 125
20 30 47 71 94 132 159
22 34 58 87 117 164 197
24 36 68 102 135 190 228
27 41 88 132 176 248 298
30 46 108 161 215 303 363
33 50 133 200 266 375 449
36 55 157 235 314 441 529
39 60 187 281 375 527 632
42 65 215 323 430 605 726
45 70 251 376 502 705 846
48 75 283 424 566 796 955
52 80 338 506 675 949 1139
56 85 390 585 780 1096 1315
60 90 454 680 907 1275 1531
64 95 514 771 1028 1445 1734
68 100 587 880 1173 1650 1980
72 105 664 996 1329 1868 2242
76 110 747 1120 1494 2100 2520
80 115 834 1251 1668 2346 2815
85 120 950 1425 1900 2672 3206
90 130 1073 1610 2147 3019 3623
100 145 1343 2014 2686 2777 4533
110 155 1643 2464 3245 4620 5544
120 175 1973 2959 3945 5548 6657
125 180 2149 3223 4298 6043 7252
