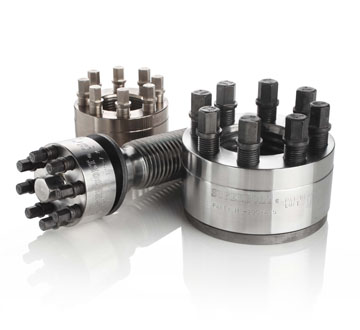

SB超级螺栓型预紧器

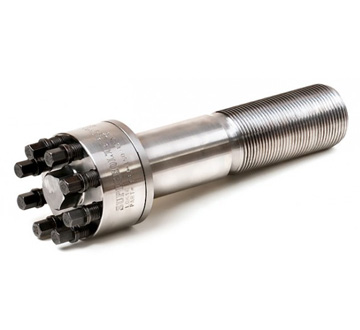

       螺栓型超级螺栓张紧器(MJTs)取代现有螺钉或螺栓。螺纹孔应用的典范，或者拧一个螺钉进一个螺母不能实现的地方。外径小于配合螺母型张紧器的螺钉直径，MJTs可以适合于更紧的区域。
       超级螺栓产品是针对预紧大螺栓/螺钉的一个创新的技术。在全球主要工业领域，MJTs已经被证明并确立为螺栓连接的首选方案。超级螺栓提供简单和性价比高的拧紧大螺栓方法。无须专业技术或者沉重的工具，您的连接件即可高度精确的预紧。
  • 产品规格
  • 造型参数
  • 相关产品
  • 相关配件

SB8

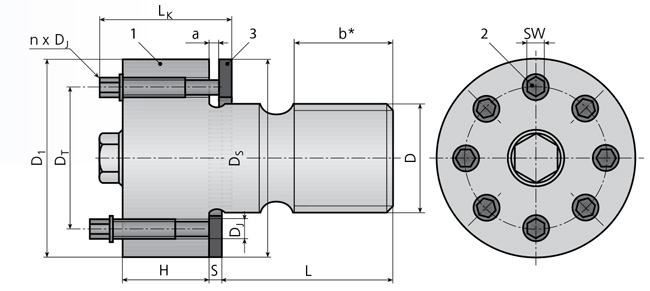

型号 尺寸 螺母主体 顶推螺钉 硬质垫圈 高度 总预紧力 每个顶推螺钉的扭矩
螺栓 可用螺距 最大 公称 最大 公称 最大
D P1 P2 P3 D1 H DT DJ n SW a DS S LK F1 F2 M1 M2
(mm) (mm) (mm) (mm) (mm) (kN) (kN)
SB8-M16x...x.../W M16 2 1.5 1 31 18 22 M6x0.75 4 5 4 30 3 32 73 94 14 18
SB8-M20x...x.../W M20 2.5 1.5 1 35 18 26 M6x0.75 6 5 4 35 4 33 109 140 14 18
SB8-M24x...x.../W M24 3 2 1.5 41 18 30 M6x0.75 8 5 4 41 4 33 146 187 14 18
SB8-M27x...x.../W M27 3 2 1.5 45 23 35 M8x1 6 6 7 45 5 45 190 250 32 42
SB8-M30x...x.../W M30 3.5 2 1.5 50 23 38 M8x1 6 6 7 50 5 45 214 286 36 48
SB8-M33x...x.../W M33 3.5 2 1.5 57 28 43 M10x1.25 6 8 7 57 5 52 285 380 60 80
SB8-M36x…x.../W M36 4 3 1.5 60 28 46 M10x1.25 6 8 7 60 5 52 333 443 70 93
SB8-M39x...x.../W M39 4 3 1.5 63 28 49 M10x1.25 8 8 7 63 5 52 406 540 64 85
SB8-M42x...x.../W M42 4.5 3 1.5 66 28 52 M10x1.25 8 8 7 66 5 52 457 610 72 96
SB8-M45x...x.../W M45 4.5 3 1.5 75 37 57 M12x1.25 8 10 7 75 6 64 535 720 100 135
SB8-M48x…x.../W M48 5 3 1.5 78 37 60 M12x1.25 8 10 7 78 6 64 605 800 113 150
SB8-M52x...x.../W M52 5 3 2 82 37 64 M12x1.25 10 10 7 82 6 64 735 970 110 145
SB8-M56x...x.../W M56 5.5 4 2 86 37 68 M12x1.25 10 10 7 86 6 64 835 1120 125 167
SB8-M60x...x.../W M60 5.5 4 2 90 37 72 M12x1.25 12 10 7 90 6 64 985 1310 123 163
SB8-M64x...x.../W M64 6 4 2 103 46 80 M16x1.5 8 14 10 103 8 83 950 1270 235 315
SB8-M68x...x.../W M68 6 4 2 107 46 84 M16x1.5 8 14 10 107 8 83 1090 1450 270 360
SB8-M72x...x.../W M72 6 4 2 111 46 88 M16x1.5 10 14 10 111 8 83 1230 1640 245 325
SB8-M76x...x.../W M76 6 4 2 116 46 92 M16x1.5 12 14 10 116 8 83 1390 1870 230 310
SB8-M80x...x.../W M80 6 4 2 120 56 96 M16x1.5 12 14 9 120 8 92 1570 2080 260 345
SB8-M90x...x.../W M90 6 4 2 130 56 106 M16x1.5 16 14 9 130 8 92 2010 2700 250 335
SB8-M100x...x.../W M100 6 4 2 148 60 120 M20x1.5 12 17 10 148 10 99 2540 3370 520 690
SB8-M110x...x.../W M110 6 4 2 158 60 130 M20x1.5 14 17 10 158 10 99 2850 3750 500 660
SB8-M120x...x.../W M120 6 4 2 170 64 140 M20x1.5 16 17 12 170 10 105 3380 4500 520 690
SB8-M125x...x.../W M125 6 4 2 175 64 145 M20x1.5 16 17 12 175 10 105 3650 4880 560 750
SB8-M130x...x.../W M130 6 4 2 180 76 150 M20x1.5 18 17 12 180 10 118 3950 5270 540 720
SB8-M140x...x.../W M140 6 4 2 190 76 160 M20x1.5 20 17 12 190 10 118 4550 6100 560 750
SB8-M150x...x.../W M150 6 4 2 200 76 170 M20x1.5 20 17 12 200 10 118 4880 6500 600 800
SB8-M160x...x.../W M160 6 4 - 210 76 180 M20x1.5 20 17 12 210 10 118 5280 7000 650 860



SB12
型号 尺寸 螺母主体 顶推螺钉 硬质垫圈 高度 总预紧力 每个顶推螺钉的扭矩
螺栓 可用螺距 最大 公称 最大 公称 最大
D P1 P2 P3 D1 H DT DJ n SW a DS S LK F1 F2 M1 M2
(mm) (mm) (mm) (mm) (mm) (kN) (kN)
SB12-M20x...x.../W M20 2.5 1.5 1 35 18 26 M6x0.75 8 5 4 35 4 33 146 187 14 18
SB12-M24x...x.../W M24 3 2 1.5 43 24 32 M8x1 6 6 6 43 4 44 202 268 34 45
SB12-M27x...x.../W M27 3 2 1.5 47 24 35 M8x1 8 6 6 47 5 45 270 357 34 45
SB12-M30x...x.../W M30 3.5 2 1.5 50 24 38 M8x1 10 6 6 50 5 45 317 427 32 43
SB12-M33x...x.../W M33 3.5 2 1.5 57 28 43 M10x1.25 8 8 7 57 5 52 406 539 64 85
SB12-M36x...x.../W M36 4 3 1.5 60 28 46 M10x1.25 10 8 7 60 5 52 508 675 64 85
SB12-M39x...x.../W M39 4 3 1.5 63 28 49 M10x1.25 12 8 7 63 5 52 570 760 60 80
SB12-M42x...x.../W M42 4.5 3 1.5 66 28 52 M10x1.25 12 8 7 66 5 52 645 855 68 90
SB12-M45x...x.../W M45 4.5 3 1.5 75 37 57 M12x1.25 10 10 7 75 6 64 760 1020 114 152
SB12-M48x...x.../W M48 5 3 1.5 78 37 60 M12x1.25 10 10 7 78 6 64 855 1140 128 170
SB12-M52x...x.../W M52 5 3 2 82 37 64 M12x1.25 12 10 7 82 6 64 995 1320 124 165
SB12-M56x...x.../W M56 5.5 4 2 86 37 68 M12x1.25 12 10 7 86 6 64 995 1320 124 165
SB12-M60x...x.../W M60 5.5 4 2 90 37 72 M12x1.25 14 10 7 90 6 64 1160 1540 124 165
SB12-M64x...x.../W M64 6 4 2 103 46 80 M16x1.5 10 14 10 103 8 83 1310 1740 260 345
SB12-M68x...x.../W M68 6 4 2 107 46 84 M16x1.5 10 14 10 107 8 83 1480 1990 295 395
SB12-M72x...x.../W M72 6 4 2 111 56 88 M16x1.5 12 14 9 111 8 92 1690 2260 280 375
SB12-M76x...x.../W M76 6 4 2 116 56 92 M16x1.5 14 14 9 116 8 92 1900 2540 270 360
SB12-M80x...x.../W M80 6 4 2 120 56 96 M16x1.5 14 14 9 120 8 92 2110 2820 300 400
SB12-M90x...x.../W M90 6 4 2 139 61 110 M20x1.5 12 17 9 139 10 99 2740 3660 560 750
